Модульный комплекс для измерений флуоресценции FLUO

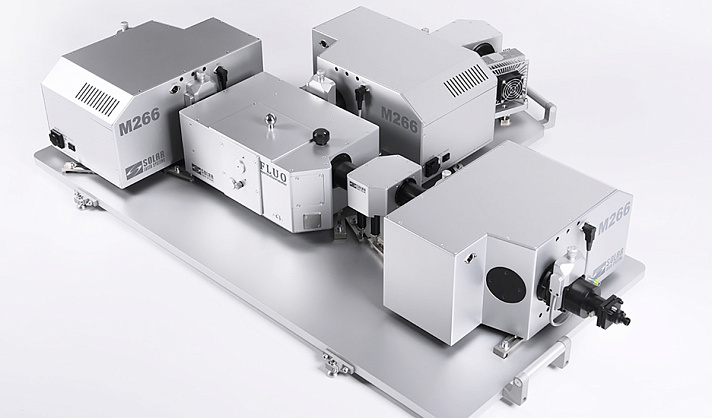

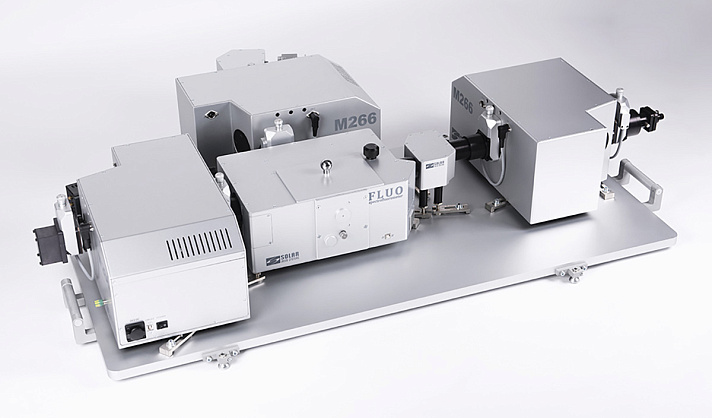

FLUO — это модульный спектрофлуориметр для возбуждения и регистрации флуоресценции.

В состав FLUO входят ксеноновый источник света, монохроматор возбуждения, камера для образцов и монохроматор/монохроматоры регистрации, а также дополнительная оптика для сопряжения и детектирующие элементы.

Все элементы и модули FLUO полностью автоматизированы, управление комплексом осуществляется в одном программном обеспечении SOLARLS.LAB.

FLUO устроен следующим образом: Непрерывный ксеноновый источник света освещает входную щель монохроматора (монохроматор возбуждения), который выбирает выходной диапазон длин волн. Выходящее излучение с помощью плоского и фокусирующего зеркал направляется на образец, возбуждая флуоресценцию. Излучение флуоресценции направляется во второй (или в третий монохроматор), который выбирает диапазон длин волн и направляет их на детектор. Сигнал от детектора передается на системный контроллер и главный компьютер, где данные можно обрабатывать и представлять с помощью специального программного обеспечения.

Отправить запрос

/ Описание

/ Спецификации

/ Опции & Аксессуары

Узел	Базовая комплектация*	Пример расширенной комплектации*
Источник излучения	Широкополосный ксеноновый источник излучения XWS-65 с лазерным поджигом мощностью 65 Вт	Широкополосный ксеноновый источник излучения XWS-65 с лазерным поджигом мощностью 65 Вт
Монохроматор возбуждения	Монохроматор модели M150	Двойной монохроматор модели M266
Камера для образцов	FLUO-1 Один канал возбуждения, один канал регистрации	FLUO-2 Один канал возбуждения, два канала регистрации
Монохроматор регистрации	Спектрограф модели М266, диапазон регистрации 200-1100 нм	1-ый канал: Спектрограф модели М266, диапазон регистрации 200-1100 нм 2-ой канал: Спектрограф модели М266, диапазон регистрации 300-1700 нм Возможна установка высокочувствительных модулей ФЭУ для ИК и видимого диапазона

* Для точного выбора необходимых узлов, подходящих Вашим лабораторным задачам и бюджету, свяжитесь со специалистами СОЛАР ЛС

Источник излучения	- Широкополосный ксеноновый источник излучения XWS-65 с лазерным поджигом мощностью 65 Вт; спектральный диапазон 180-2500 нм, размер излучающей апертуры 250400 мкм, выходная апертура 24 мм, краткосрочная среднеквадратичная стабильность 0,25%, спектральная яркость 34мВт/мм²ср*нм в диапазоне 450-500нм, время жизни лампы 10 тысяч часов - Ахроматичный анастигматичный узел ввода для согласования источника и монохроматора возбуждения;
Монохроматор возбуждения	M150 или M266, одинарный или двойной, диапазон возбуждения 190-2000 нм
Камера для образца	Камера выполнена на базе ахроматичной оптики, имеет кюветное отделение для установки стандартной кюветы (кювета не включена в комплект поставки) и держателя твердых образцов, возможность ручной установки поляризаторов и фильтров разделения порядков. Камера содержит один канал возбуждения, два канала регистрации, имеет боковой порт для ввода излучения от внешнего лазерного источника возбуждения. Позволяет установить криостат и другие габаритные аксессуары.
Монохроматор регистрации	M150 или M266 или M522, одинарный или двойной, диапазон регистрации от УФ до ИК в зависимости от установленных детекторов
Полоса пропускания, нм	0-30 нм (для одинарного M150 на возбуждение)
Спектральное разрешение, нм	Зависит от выбранных спектрографов
Скорость сканирования, нм/с	Зависит от выбранных спектрографов
Соотношение сигнал/шум	Рамановский сигнал воды до 5000:1 (длина волны возбуждения 350 нм, пик эмиссии на длине волны 397 нм, полоса пропускания 5 нм, время экспозиции 1с, FSD метод, детектор H11890-210)
Программное обеспечение	SolarLS.LAB

Габаритные размеры

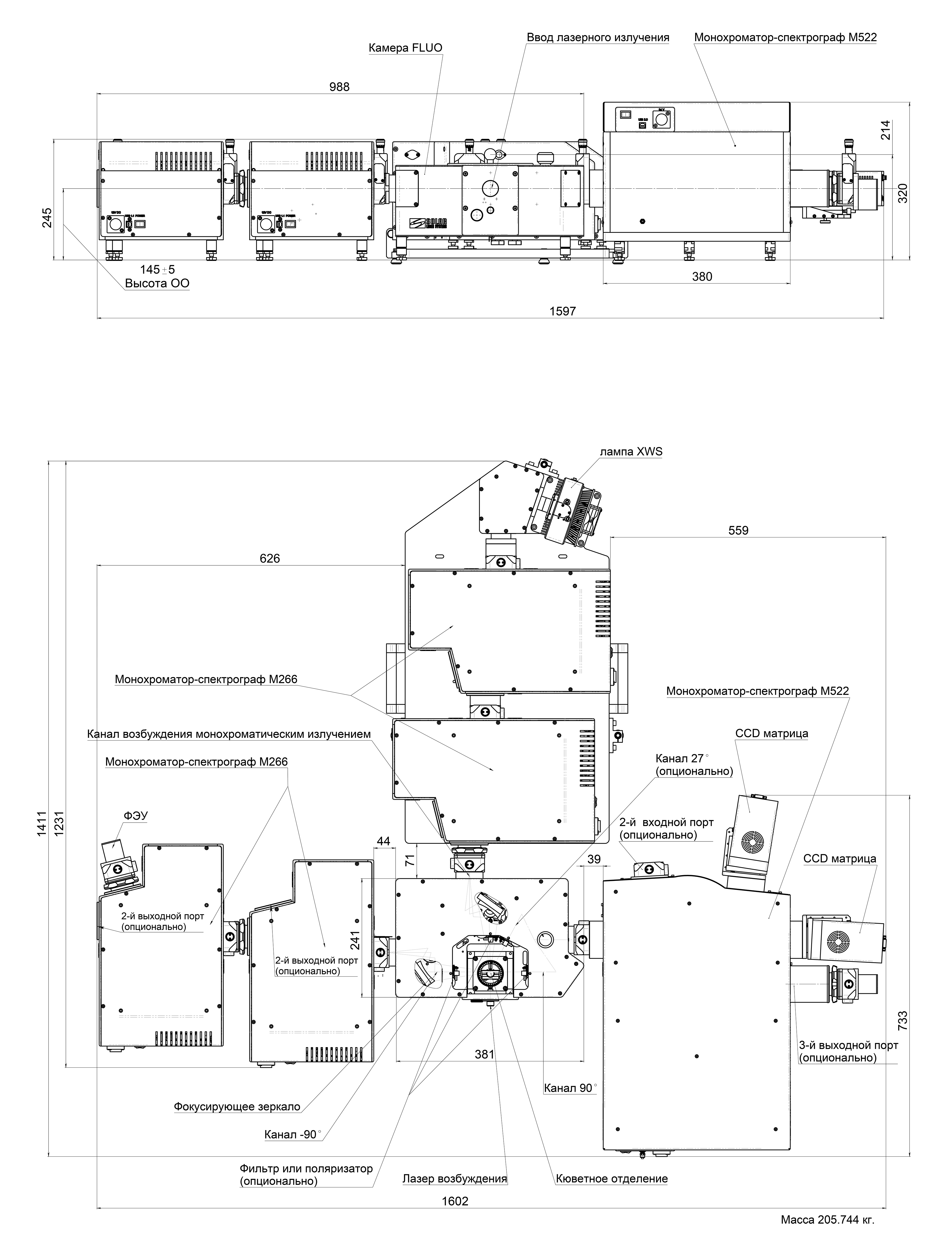

В качестве примера приводим габаритные размеры флуорометрического комплекса FLUO на базе двойного монохроматора M266 на возбуждения, двойного спектрографа M266 на первый канал регистрации и спектрографа M522 на второй канал регистрации.

Выбор одноэлементных, линейных и матричных датчиков изображения для установки на выходной порт монохроматора для канала регистрации

Многоэлементные детекторы для спектрального диапазона 200-1100нм

Модель детектора	Описание
S7030-1006 Hamamatsu c адаптером детектора	диапазон спектральной чувствительности 200-1100нм, 1024×64 пикселей, размер пикселя 24*24, неохлаждаемый, АЦП 16 бит, время экспозиции 8,2мс-2с
Andor iDus 401 CCD С адаптером детектора	DV401A-BVF 1024×127 пикселей, 26 мкм, BV,100kHz,-70°C
Andor Newton 920 CCD С адаптером детектора	DU920P-BEX2-DD, 1024×256 пикселей,26 мкм,DD 2xAR EX2,3MHz,-100°C
Andor iStar 320 ICCD С адаптером детектора	DH320T-18U-73, 1024×255 пикселей,26 мкм, стробирование <2нс, размер усилителя 18мм,G3 VIH,P43

Многоэлементные детекторы для спектрального диапазона 900-1650нм и 900-2550нм

Модель детектора	Описание
G9204-512DA Hamamatsu c адаптером детектора	диапазон спектральной чувствительности 900-1650нм, 512 пикселей, нет дефектных пикселей, размер пикселя 25*500, неохлаждаемый, АЦП 16 бит, время экспозиции 0,012мс-2с
G11478-256WB Hamamatsu c адаптером детектора	диапазон спектральной чувствительности 900-2550нм, 256 пикселей, ≤13 дефектных пикселей, размер пикселя 50*250, охлаждение Пельтье до -20 градусов, АЦП 16 бит, время экспозиции 0,008мс-3,5мс
Andor iDus 490A-1.7 С адаптером детектора	InGaAs DU490A-1.7 512×1.25×500 мкм,100kHz,-90°C

Неохлаждаемые ФЭУ для УФ-видимого-ближнего ИК диапазона

Модель ФЭУ		H11890-110	H11890-210	H11890-01
Спектральный диапазон чувствительности, нм		230-700 нм	230-700 нм	230-870 нм
Эффективная площадь приёмной площадки, мм		Ø 8
Максимум спектральной чувствительности		400 нм
Время считывания, мс		1-10000
Интерфейс		USB
Чувствительность считывания	300нм	3,7х10⁵	3,9х10⁵	2,7х10⁵
	400нм	4,9х10⁵	6,1х10⁵	3,6х10⁵
	500нм	3,7х10⁵	4,6х10⁵	2,8х10⁵
	600нм	1,1х10⁵	1,3х10⁵	2,0х10⁵
	700нм	7,7х10⁴	9,1х10⁴	1,2х10⁴
	800нм	—	—	3,0х10⁴

Высокочувствительные модули ФЭУ для ИК и видимого диапазона с охлаждением жидким азотом и возможностью счёта фотонов.

Функция счёта фотонов реализуется за счёт интеграции высокоскоростной и точной электроники производства Becker&Hickl*

Модель модуля ФЭУ	R5509-73 (Hamamatsu)	H12694-75 (Hamamatsu)
Спектральный диапазон	300-1700 нм	950-1700 нм
Материал фотокатода	InP/InGaAs	InP/InGaAs
Эффективная площадь приёма, мм	3*8	1,6
Рабочая температура, °С	-80	-60
Усиление	1*10⁶	1*10⁶
Время нарастания	3	0,9

Также возможна установка HgCdTe детекторов, охлаждаемых жидким азотом, с пиковой длиной волны 4,5 мкм или 12 мкм производства Infrared Associates.

* Для точного выбора необходимых детекторов, подходящих Вашим лабораторным задачам и бюджету, свяжитесь со специалистами СоларЛС
