Оптический OEM-модуль
ОЕМ-модули


СОЛАР ЛС, являясь экспертом в области лазерной и спектральной техники, работает на международном рынке фотоники уже более 20 лет.
  • Выбор и оптимизация оптических схем, а также адаптация дизайна, размеров и формы прибора на этапе разработки под Ваши специфические задачи.
  • Высококачественное серийное производство.
  • Эффективная техническая и сервисная поддержка.
  • СЕ совместимость продуктов.
  • Сертифицированная система управления качеством проектирования и производства.
  • Специализированное программное обеспечение.
Отправить запрос
 Описание

Прецизионный OEM модуль оптико-спектрального класса выступает аппаратным ядром при создании серийных аналитических установок и контрольно-измерительных комплексов. ЗАО СОЛАР ЛС обеспечивает непрерывный цикл создания высокоточной фотоники — от поисковых НИОКР до промышленного тиражирования готовых узлов. Обладая статусом резидента Парка высоких технологий, предприятие выпускает наукоемкие компоненты для микроэлектроники, биомедицины, аэрокосмической сферы и передовых материаловедческих исследований. Оптические решения компании успешно внедрены в приборы более 3000 отраслевых заказчиков из 25 стран мира.

Параметр Значение
Оптическая схема с двукратной дисперсией
Эффективное фокусное расстояние 404мм
Относительное отверстие F# 1 : 5,9
Плоское поле 30 x 5 мм
Щель входная фиксированная 20 мкм
Дифракционная решетка 50х50х10мм, одна из следующего перечня
число штрихов на мм 2400 1800 1200
обр. линейная дисперсия, нм/мм 0.73 1.0 1.5
спектральный интервал1), нм 20 27 40
спектральное разрешение, пм 23 32 50

1) Охватываемый многоэлементным детектором длиной 29мм.

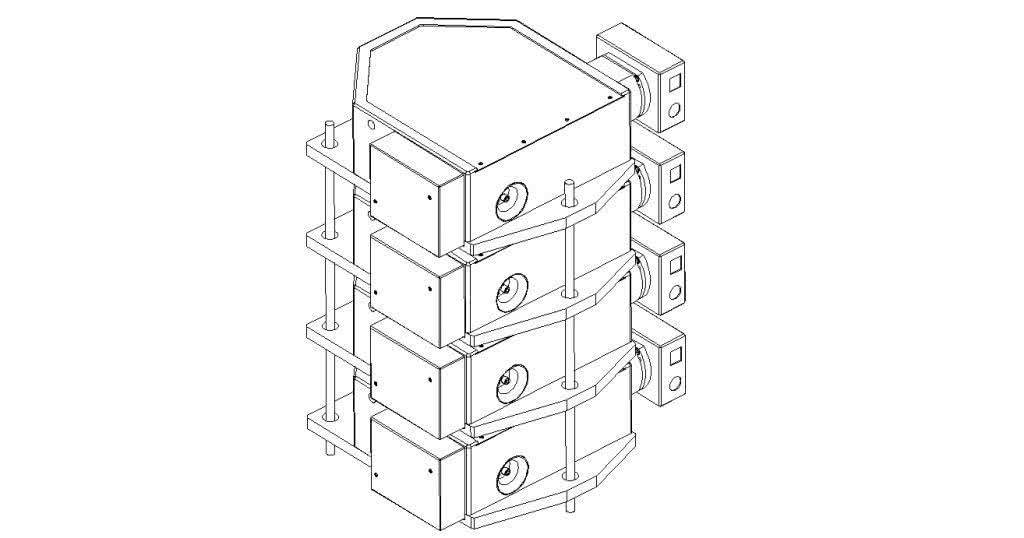

Внешний вид «этажерки» спектрометров S202. Существует вариант горизонтального расположения

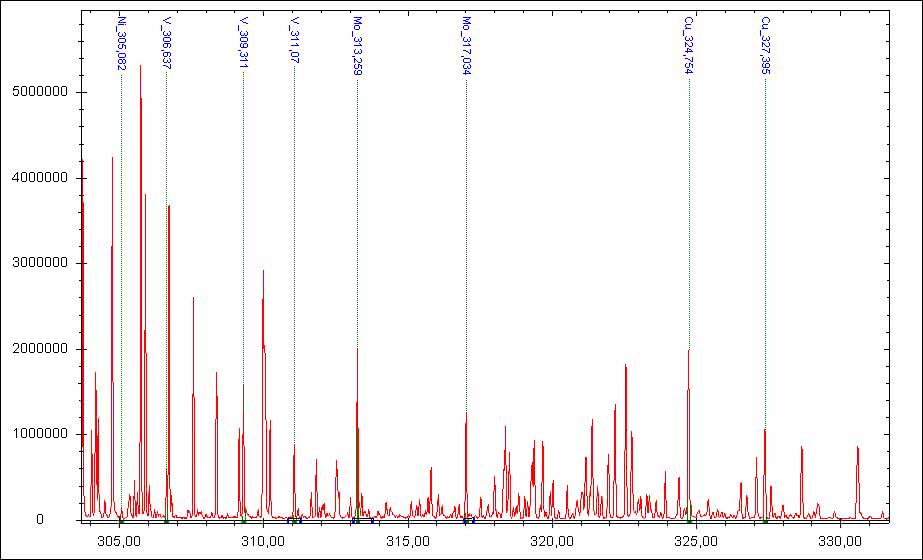

Обзорный спектр низколегированной стали в диапазоне 304нм -332 нм, зарегистрированный спектрометром S202 в составе оптико-эмиссионного спектрометра с искровым источником возбуждения

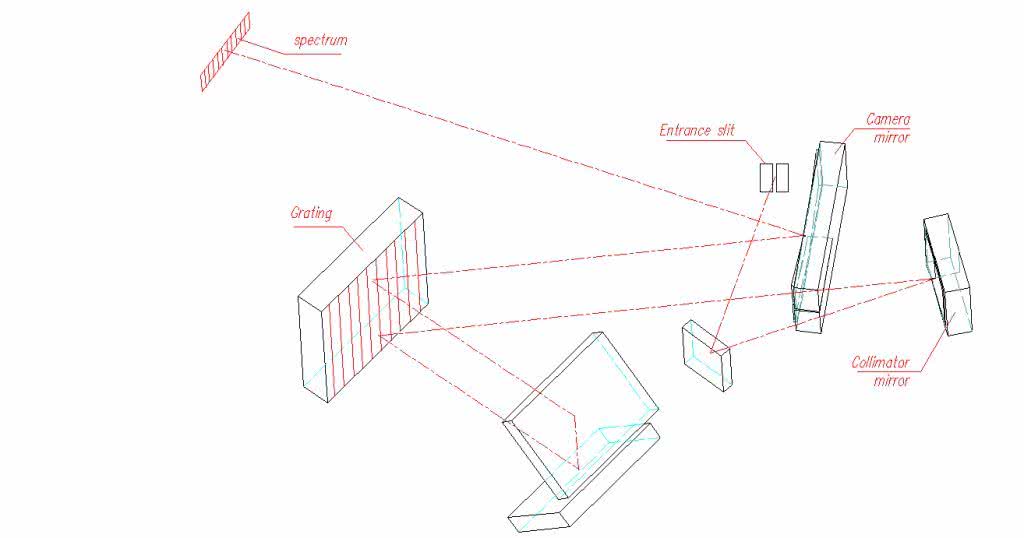

Оптическая схема спектрографа S202

Каталог и типы встраиваемых OEM-модулей

Являясь профильным разработчиком оптоэлектроники, предприятие проектирует бескорпусные и компактные субсистемы под жесткие компоновочные требования. Дополняя серийные спектральные приборы и системы, инженерное подразделение поставляет следующие типы встраиваемых блоков:

  • Автоматизированные ОЕМ модули монохроматоров с автоматизированной турелью на 4 решетки и минимальным коэффициентом паразитного рассеяния.
  • Моноблочный встраиваемый спектрограф с монолитной платформой без подвижных механизмов для сохранения юстировки при вибрациях.
  • Спектрометрический датчик на основе многоканальных ПЗС-матриц и КМОП-линеек с высокой квантовой эффективностью.
  • Двухканальный прецизионный oem модуль с селектирующей диафрагмой для спектроскопии глубокого ультрафиолета.

Технические возможности и совместимость оборудования

Любые OEM модули нашего производства спроектированы для бесшовной аппаратной и программной интеграции в разрабатываемое оборудование:

  • Стандартизированные цифровые каналы связи USB, RS-232, SPI, дополненные библиотеками функций SDK для платформ Windows и Linux.

  • Заводская аппаратная юстировка и калибровка шкалы длин волн с записью калибровочных констант во флэш-память узла.

  • Энергоэффективная схемотехника и питание от низковольтных шин постоянного тока для портативных и настольных приборных шасси.

Разработка и адаптация узлов под техническое задание заказчика

Конструкторский отдел адаптирует геометрию и оптический тракт под компоновочные ограничения и посадочные места вашего изделия:

  • Подбор дифракционных элементов, светосилы, фокусных расстояний и ширины входных щелей под заданный интервал спектра.

  • Коррекция оптической схемы для устранения астигматизма и отсечения высших дифракционных порядков.

  • Жесткий контроль соосности оптических осей и стопроцентная повторяемость параметров каждого блока в серийных партиях.

Условия серийных поставок, гарантия и техническая поддержка

Компаниям-изготовителям, закупающим оптические субсистемы оптом для интеграции в собственное серийное оборудование, предоставляются прозрачные условия партнерства:

  • Ценообразование: фиксированный открытый прайс-лист в каталоге не приводится, поскольку стоимость партии формируется с учетом технических требований, объема заказа и уровня кастомизации.

  • Логистический регламент: ритмичные поставки с завода-изготовителя, надежная транспортировка по всей территории России и экспортным направлениям.

  • Сопровождение: фирменная гарантия производителя, соответствие стандартам CE, полный пакет документации и прямое консультационное сопровождение инженеров-разработчиков.

Направьте нам проектные требования, чтобы согласовать техническое задание и записаться на профессиональную инженерную консультацию.
